更小尺寸！全志T153 ARM 四核 1.6GHz 工业核心板介绍

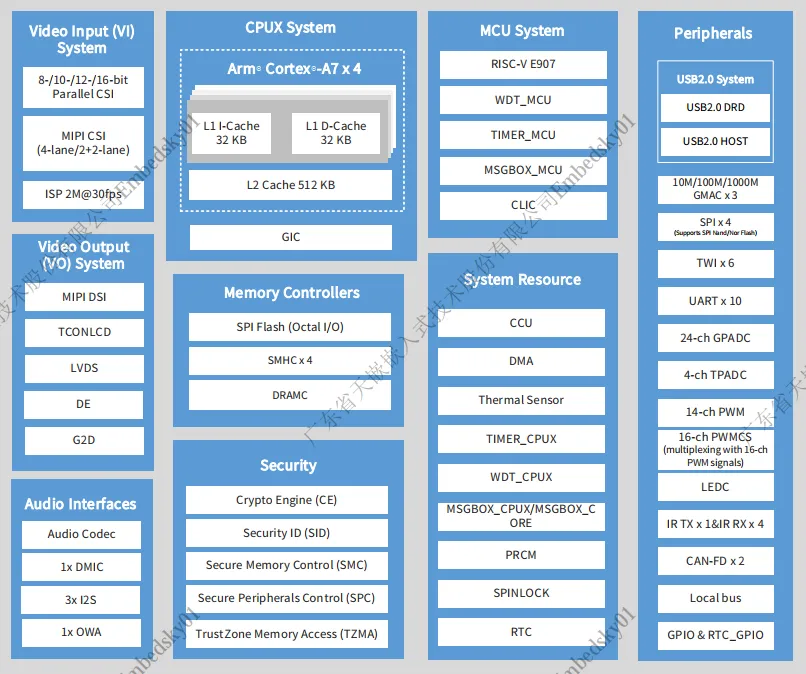

其配备三个千兆以太网接口、两个CAN_FD接口以及16位/32位本地总线，能够为数据密集型应用提供高吞吐网络支持。集成的图像信号处理器与显示引擎，可为精密制造流程管理提供清晰、实时的视觉反馈。
通过丰富的外设支持，T153提供24通道GPADC、6组TWI接口及30通道PWM，这些接口为多样化应用提供了灵活拓展能力，便于在自动化系统中实现轻量化集成与弹性扩展。

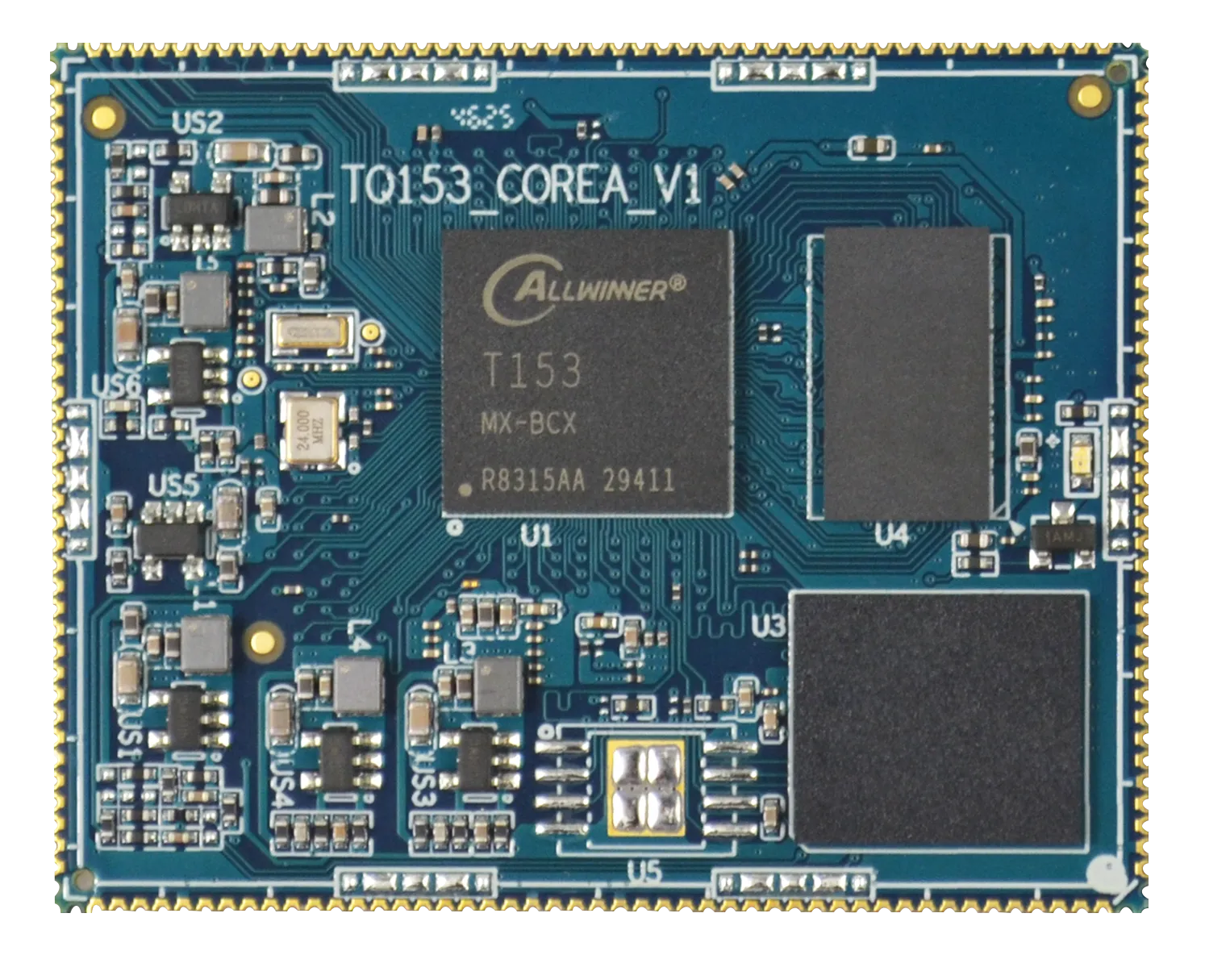

核心板采用邮票孔形式，尺寸仅50mm x 40mm，共引出168Pin，将T153的所有功能接口保留下来。PCB采用8层沉金工艺，布局、布线充分考虑EMC。
应用领域：
● 工业控制与自动化
● 能源与电力
● 智慧交通与物联
下表为TQ153_COREA核心板的配置信息表：
版本 | 产品编码 | CPU | 内存容量 | 存储容量 |
TQ153_COREA_V1.0核心板（工业级，512M+8G） | TMC153CAV1XX | T153MX-BCX | 512M DDR3 | 8GB eMMC |
TQ153_COREA_V1.0核心板 （工业级，256M+256M） | TMC153CAV1X1 | T153MX-BCX | 256M DDR3 | 256M nand |
序号 | 功能接口 | 数量 | 接口说明 |
1 | USB2.0 | ≤2 | 两个独立USB2.0,USBOTG0支持固件烧录. |
2 | MIPI_DSI | ≤1 | 1个4lane MIPI DSI,支持MIPI V1.02版本; 最大分辨率为1920X1080@60Hz. |
3 | RGB | ≤1 | 带DE/SYNC信号的RGB接口，最高支持1920x1080@60fps; 串行RGB接口，最高支持800x480@60fps; i8080接口，最高支持800x480@60fps; 支持RGB888、RGB666及RGB565像素格式; 支持BT.656接口. |
4 | LVDS | ≤2 | 单路最高1366x1080@60fps; 双路最高1920x1080@60fps |
5 | Ethernet | ≤3 | 支持3路RGMII接口. |
6 | UART | ≤10 | 最高支持10Mbps. |
7 | SPI | ≤4 | SPI0、SPI2、SPI3只支持SPI模式,SPI1支持SPI模式与DBI模式. |
8 | CAN | ≤2 | 支持CAN FD. |
9 | Audio | ≤6 | 一路音频差分线路输出接口：LINEOUTP/N; 三路I2S/PCM接口:I2S0/I2S2支持4lane、I2S1支持2lane; 一路DMIC接口; 一路OWA TX与一路OWA RX接口,符合S/PDIF接口标准. |
10 | I2C | ≤6 | 支持7位和10位寻址模式,支持标准模式(100 kbit/s)与高速模式(400 kbit/s). |
11 | PWM | ≤30 | 最多支持30个PWM通道. |
12 | GPADC | ≤24 | 12-bit SARADC,共3组；GPADC0/1分别拥有10通道；GPADC2为4通道，并可作为TPADC使用. |
13 | LBUS | ≤1 | 一路本地总线控制器; 最大接口速度:150 MHz@16位,100 MHz@32位; 地址总线与数据总线分时复用; 支持8/16/32位数据宽度; 最多支持4个片选信号; 支持直接访问/间接访问/私有DMA访问,多种访问方式. |
14 | SDIO | ≤4 | 4路SD/MMC HOST控制器,SMHC0支持SD3.0标准,SMHC1/3支持SDIO3.0标准,SMHC2支持eMMC5.1标准. |
备注：
数量标注值为其接口数量为最大化值，实际使用时可能会因为引脚功能复用而减少，具体差异请参考TQ153_COREA相关的硬件手册。
核心板尺寸图
