TQ3576_Linux_AI使用手册

第三章 AI测试

查看及调整 CPU、DDR、NPU 频率

为了使推理性能发挥到最大效率，可以调整CPU、DDR、NPU频率

查看 debugfs 是否挂载

rk3576默认已经配置了自动挂着debugfs，使用如下指令查看：

mount | grep debug

可以看到，挂载位置位于/sys/kernel/debug：

查看 CPU 频率

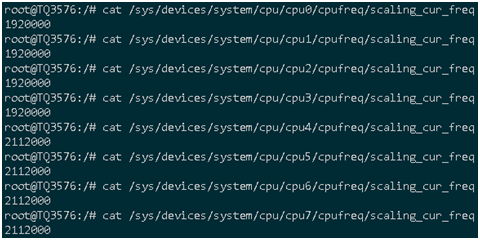

rk3576有八个核，可以用如下指令逐一查看每个cpu的频率：

cat /sys/devices/system/cpu/cpu0/cpufreq/scaling_cur_freq
cat /sys/devices/system/cpu/cpu1/cpufreq/scaling_cur_freq
cat /sys/devices/system/cpu/cpu2/cpufreq/scaling_cur_freq
cat /sys/devices/system/cpu/cpu3/cpufreq/scaling_cur_freq
cat /sys/devices/system/cpu/cpu4/cpufreq/scaling_cur_freq
cat /sys/devices/system/cpu/cpu5/cpufreq/scaling_cur_freq
cat /sys/devices/system/cpu/cpu6/cpufreq/scaling_cur_freq
cat /sys/devices/system/cpu/cpu7/cpufreq/scaling_cur_freq

可见0~3是小核，频率较低，4~7是大核，频率较高：

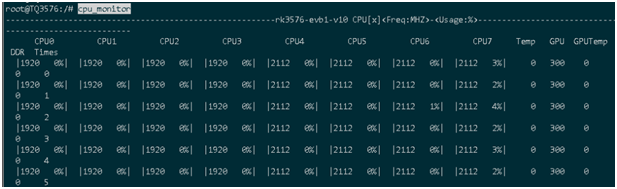

也可以使用cpu_monitor指令查看CPU全部频率和占用率：

查看CPU可用频率：

cat /sys/devices/system/cpu/cpufreq/policy0/cpuinfo_cur_freq
cat /sys/devices/system/cpu/cpufreq/policy4/cpuinfo_cur_freq

设置 CPU 频率为性能模式

echo performance > /sys/devices/system/cpu/cpufreq/policy0/scaling_governor
echo performance > /sys/devices/system/cpu/cpufreq/policy4/scaling_governor

查看及调整 DDR 频率前的准备

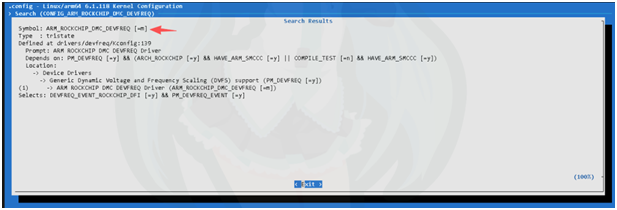

DDR调整频率是依赖dmc模块，内核配置为CONFIG_ARM_ROCKCHIP_DMC_DEVFREQ，但此模块或许与实时内核有冲突，可能导致DDR不稳定，在配置单kernel-6.1/arch/arm64/configs/rockchip_rt.config中被禁用。

我们测试的话可以将其kernel-6.1/arch/arm64/configs/rockchip_rt.config=m编译为内核模块进行测试。

编译出来的模块分别为rockchip_dmc.ko和rockchip_dmc_common.ko，在kernel-6.1/drivers/devfreq目录下。

重新编译并烧录后，在板子上加载按顺序这两个模块：

insmod /lib/modules/6.1.118-rt36/kernel/drivers/devfreq/rockchip_dmc.ko
insmod /lib/modules/6.1.118-rt36/kernel/drivers/devfreq/rockchip_dmc_common.ko

查看 DDR 频率

cat /sys/class/devfreq/dmc/cur_freq

cat  /sys/class/devfreq/dmc/governor

查看 DDR 可用频率

cat /sys/class/devfreq/dmc/available_frequencies

设置 DDR 频率

设置允许root权限的用户通过sysfs的"governor"将DDR频率设置成用户想要的频率：

echo userspace > /sys/class/devfreq/dmc/governor

将DDR频率固定为上面的可用值：

echo 2112000000 > /sys/class/devfreq/dmc/userspace/set_freq

查看设置结果：

cat /sys/class/devfreq/dmc/cur_freq

查看 NPU 的占用率

rk3588有三个NPU核心，rk3576有两个NPU核心，使用如下命令查看：

cat /sys/kernel/debug/rknpu/load

查看 NPU 的频率

cat /sys/class/devfreq/27700000.npu/cur_freq

查看 NPU 可用频率

cat /sys/class/devfreq/27700000.npu/available_frequencies

设置NPU频率

设置允许root权限的用户通过sysfs的"governor"将NPU频率设置成用户想要的频率：

echo userspace > /sys/class/devfreq/27700000.npu/governor

将NPU频率固定为上面的可用值：

echo 950000000 > /sys/class/devfreq/27700000.npu/userspace/set_freq

查看设置结果：

cat /sys/class/devfreq/27700000.npu/cur_freq
